레노버서버 (SR530, SR650..)레이드 작업 및 세팅방법 가이드

안녕하세요.

이번에 레노버 서버 레이드 작업을 한 경험을 살려 이렇게 글 작성합니다.

레보너 서버 모델 명은 SR530, SR650이고 기존 dell서버의 레이드 작업방법을 원하시면

참고 부탁드리며



레노버서버 레이드 작업 알려 드리도록 하겠습니다.

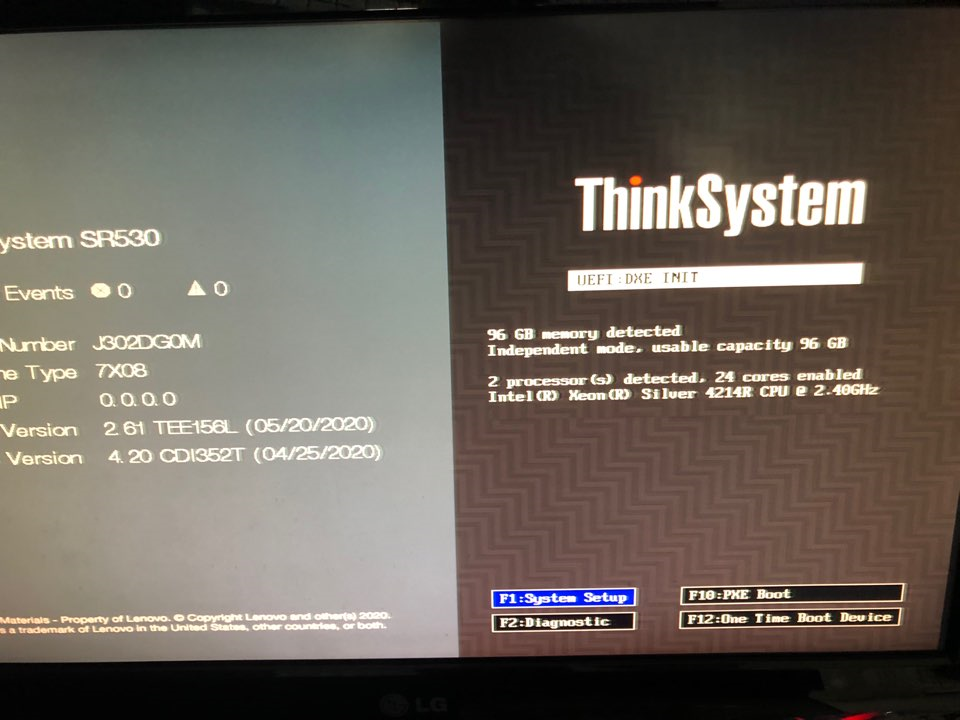

1. 부팅화면

F1: 레이드 작업필요한 설정화면   F12 부트디바이스 (서버에 USB를 꼽아 OS설치 시 사용)

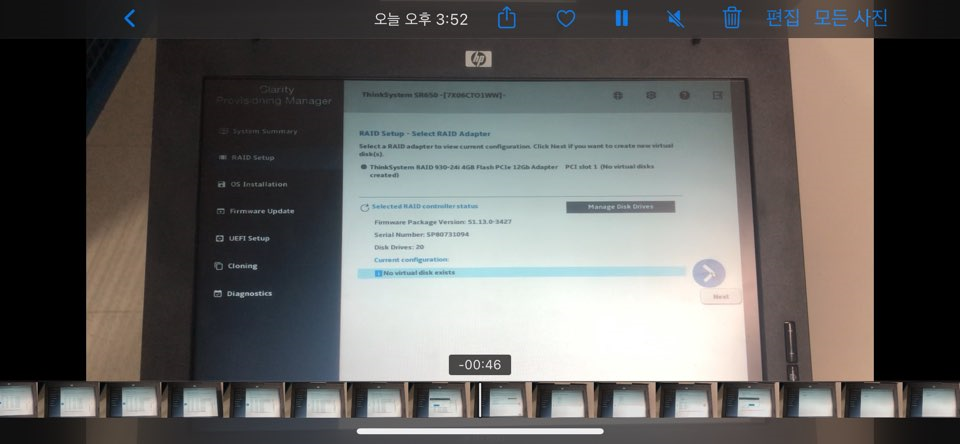

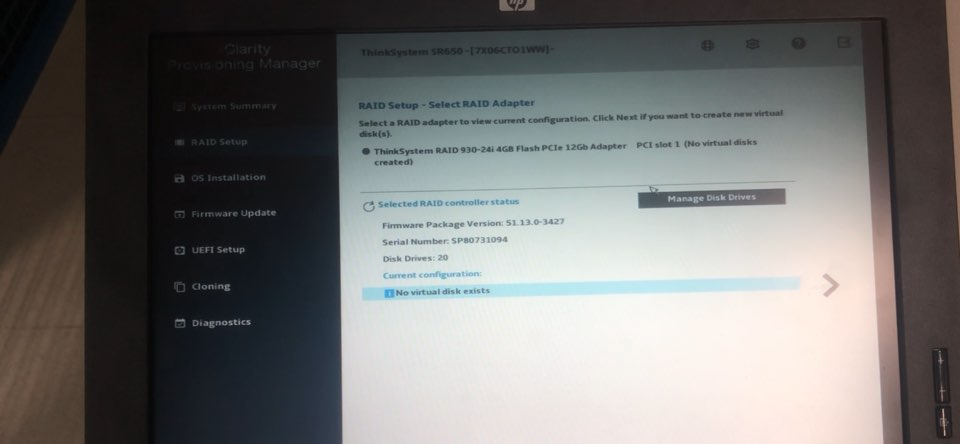

왼쪽 Raid setup를 눌러  화면에 띄운 후  Manage disk Device를 눌러 디스크를  설정해준다.(레이드 작업할 디스크 선택)

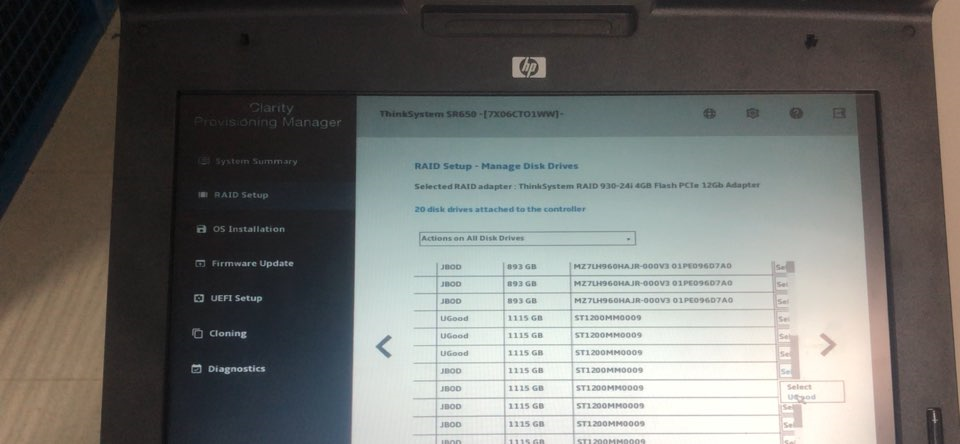

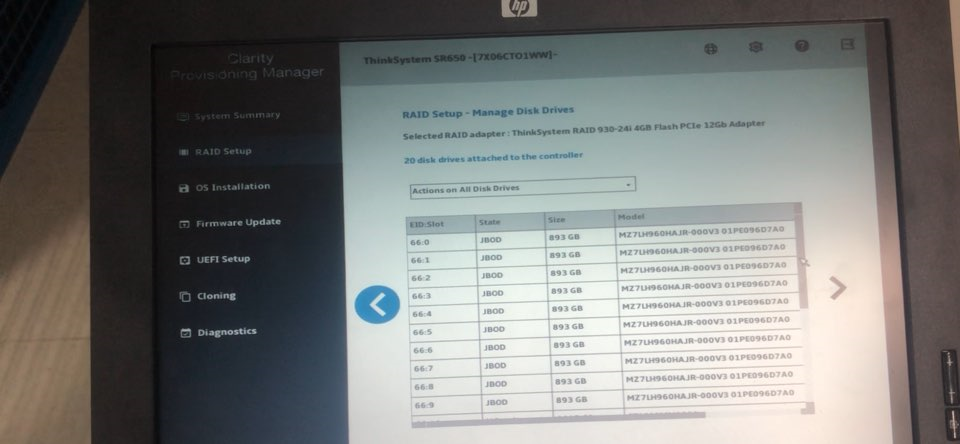

status를 보면 JBOD라는 문구가 있다 해당 상태이면  레이드 대상이 아니게 된다.



창 왼쪽으로 옮겨 UGOOD상태로 바꿔주면  레이드 할 수 있는 상태가 되며  비율에 따라  위 사진처럼 숨겨져잇다. 오른쪽으로 이동하여 찾아준다.

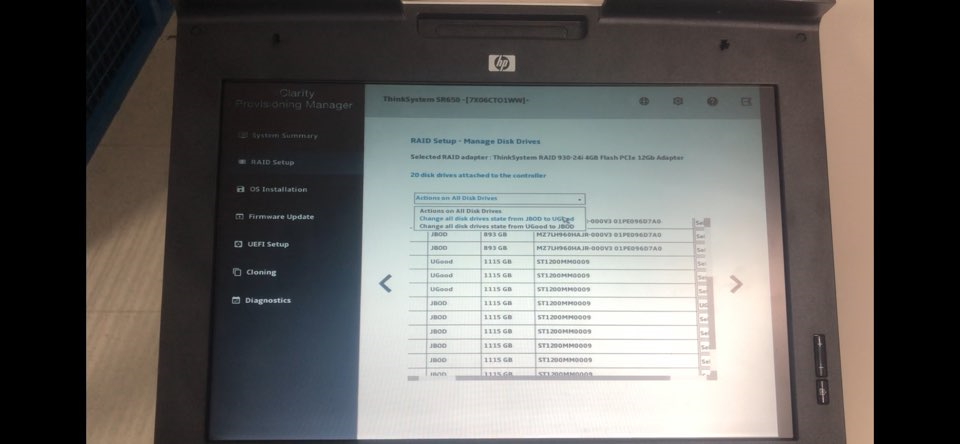

전부다 상태를 변경하는 것은 상탄에  옵션을 누르면  한번에 바꾸는 작업이 가능하다.

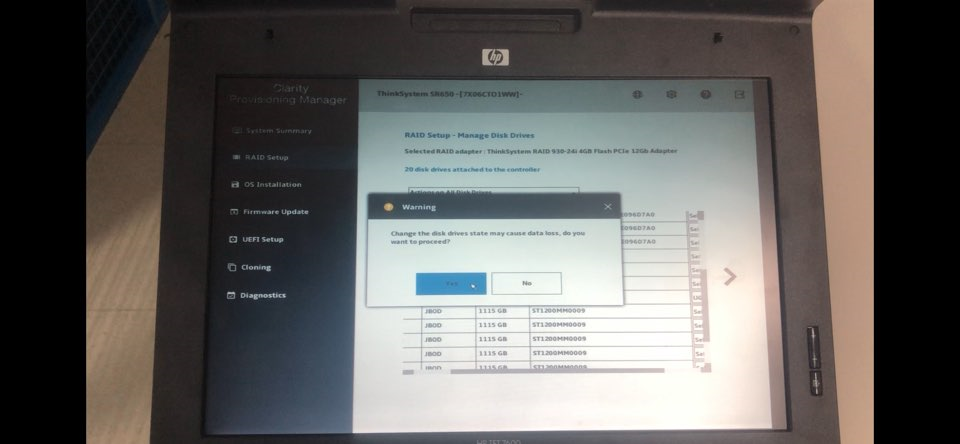

확인을 눌러주고

next로 넘어간다.

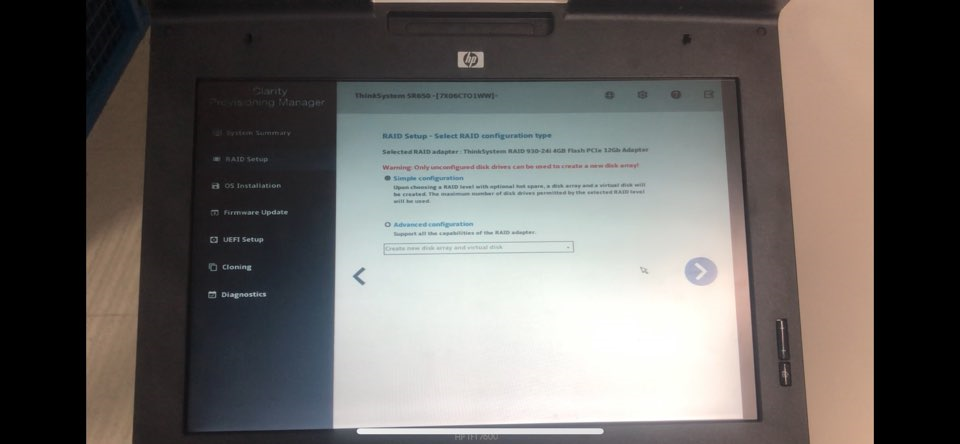

simple 로 설정하고 next

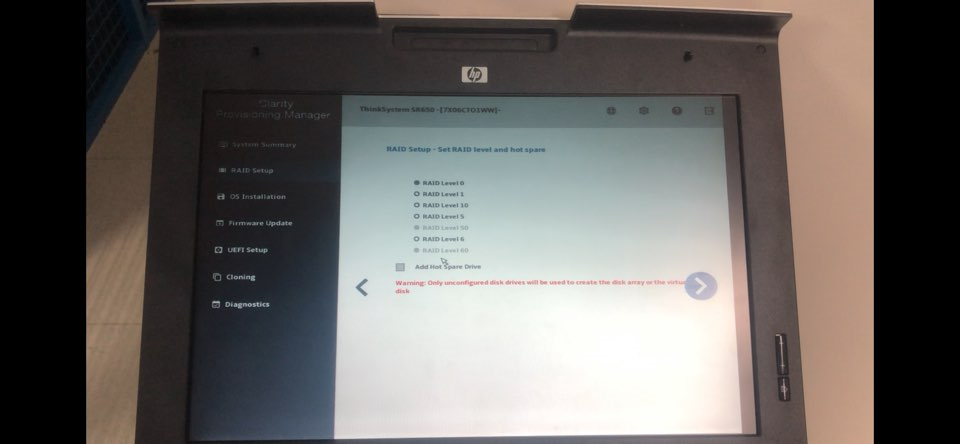

설정할 레이드 선택  - next

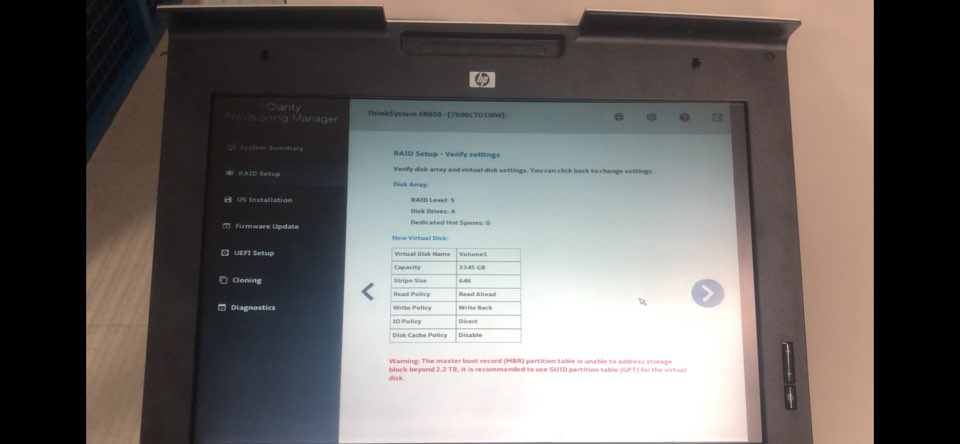

레이드 확인 -next

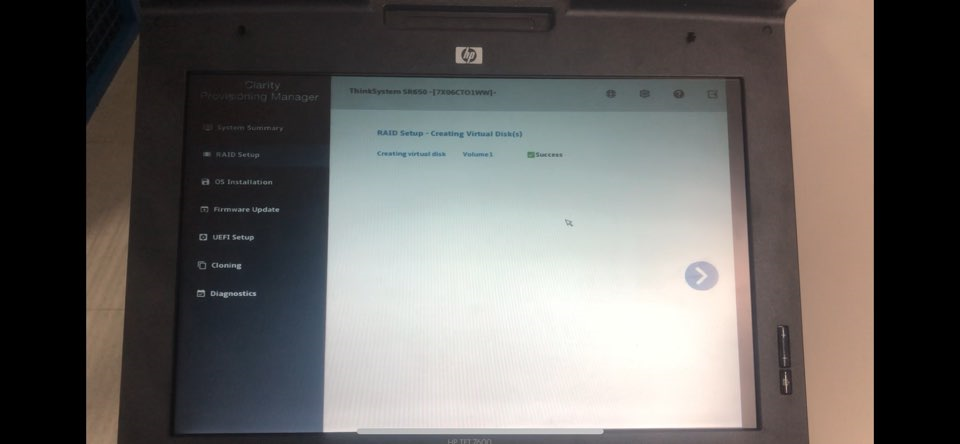

성공

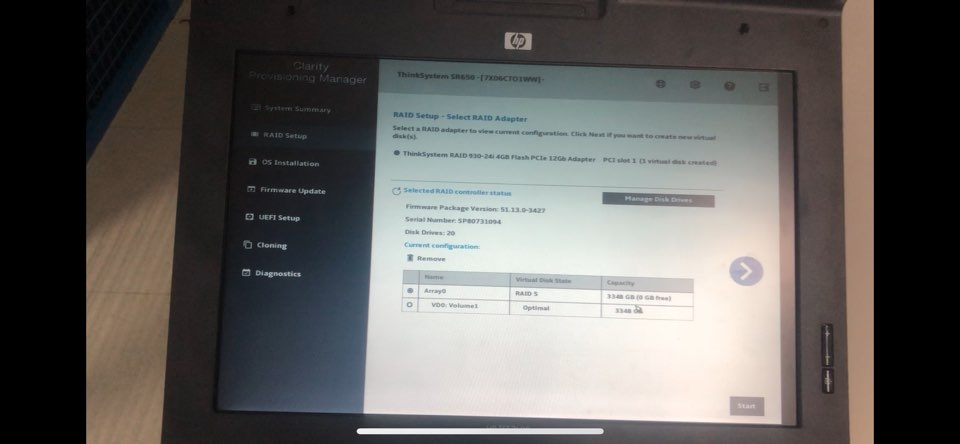

레이드를 확인











레노버는 마우스로 설정할 수 있다. 비교적 UI로 보기는 좋으나 설정창으로 들어가는 F1이 Dell과 비교했을 때 답답하게 느렸던 것 같다.

해당 작업 이후 오른쪽 상단에 나가기 버튼을 누른 후 리부팅을하면 되며

시스템 타임이 안 맞는 경우가 있었다 . F1 버튼 누르고 나오는 처음화면에서 설정을  바꿔주거나

바꿔주지 못하고 설정창을 넘어갔다면  왼쪽 UEFL setting 메뉴에서  수정할 수 있다.
